D08-8C型流量显示仪连接计算机.

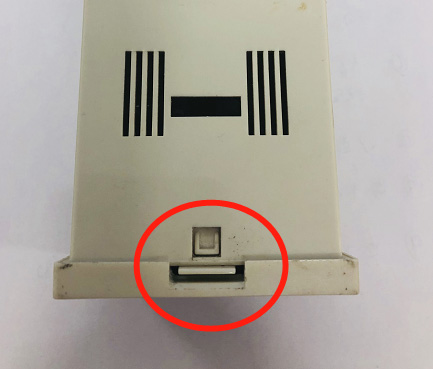

1、先确定8C型流量显示仪的通讯模式是232/485。我们会在流量显示仪后面板上有标识。

2、如若该模式和您通讯模式不一致,可以通过以下方法进行更改:

1) 将显示仪外壳拆下。将显示仪后面板的两颗螺丝钉卸下。

2) 用手握住显示仪前面板,按住显示仪底部外壳处的卡子,同时用手轻推显示仪后面板,从而将外壳拆下。

3) 将显示仪内部的绝缘板拿下来。

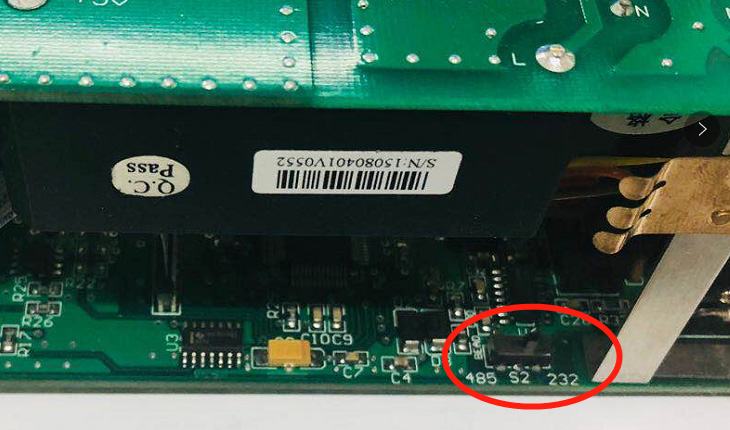

4) 检查232-485开关,若开关在232处,则显示仪为232模式,若开关在485处,则为485通讯模式。只需轻轻拨动开关进行转换即可。开关位置如下图:

3、确认显示仪通讯模式和您的通讯模式一致后再进行物理连接。

4、232通讯模式,需要使用我公司的QCX-12型连接线,使用12号线一端接显示仪后端的数字连接口;另一端接计算机的232通讯口即可。

5、485通讯模式,需要使用我公司的QCX-15型连接线进行连接。

6、若是多台显示仪连接则需要先用QCX-15连接第一台显示仪,然后使用QCX-14型连接线连接后面的第二台、第三台显示仪。
